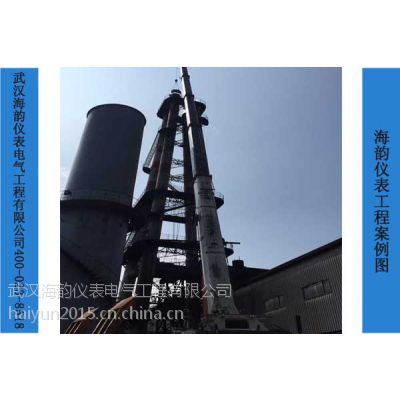

2014年【辽宁】石钢京诚装备技术有限公司厂区内，海韵仪表转炉煤气自动点火装置点火成功，石钢京诚装备负责人十分看好海韵仪表放散点火技术的成熟可靠这一特性，使钢厂煤气通过自动点火装置放散后达到国家环保排放标准，不仅迎合国家政策，也为辽宁上空的环保做贡献。

一、转炉煤气自动点火装置现场环境条件

4.1  自然条件

风速：（在地平面之上10m处）

年平均风速2.1m/s

平均风速          22.7m/s

夏季室外风速          1.8m/s

冬季室外风速          2.9m/s

基本风压地面以上10m处40kg/m2

风向：

夏季主风向西 32%

冬季主风向西32%

降雨量：

年平均938.1mm

日111.4mm

1小时402mm

积雪深度           170.0mm

空气温度：

最热月平均计算湿度：64%；

******温度：-17.8℃，

***温度：~36.3℃

设计温度28℃

相对湿度：

最热月份平均相对湿度83％

最冷月份平均相对湿度64％

设计相对湿度78％

大气压力：

冬季平均大气压力98kPa

夏季平均大气压力96。2kPa

年平均大气压力（设计）90.05kPa

地震设防烈度：8度

日照:

全年日照              2470.3h

全年日照***率        56%

年雷爆日              66.5d

海拔高度              1900～1936m

4.2 公用设施条件

4.2.1 氮气

纯度≥99.9***；O2 ≤2ppm

温度：  <400c<>

压力：0.6-0.8MPa

4.2.2电源条件:

辅助设备电源:      380 V   3Ph  50Hz

控制电源:          220 V   1Ph  50Hz

二、转炉煤气自动点火装置设计参数

1、转炉座数及公称容量

转炉座数：1座

公称容量：100t（平均135t，150t）

2、转炉冶炼周期及煤气回收时间，吹氧时间

转炉冶炼周期：36～40min

煤气回收时间：12~15min

吹氧时间：   16~18min

3、放散期转炉煤气放散量（饱和） 3800m3/mim

4、放散期转炉煤气成份、温度：空气燃烧系数为0.50时，

煤气成份：CO占23.80%；CO2占29.30%；N2占46.90%

煤气温度：~72℃

5、OG风机风量、压力等

风机风量：3800 m3/mim

风机风压：26000Pa（全压）

机前压力：-19000Pa；机后压力：7000Pa

6、烟囱直径和高度

烟囱直径：ф1800×10；烟囱高度：80m

7、点火方式：简接点火

8．点火煤气：回收后的转炉煤气 煤气热值≥1100大卡

8、吹扫介质：   氮气

   氮气压力为： 0.6～0.8MPa

配置管道型号：******

三、转炉煤气自动点火装置工作原理

当主控制系统接受到转炉煤气放散启动信号后，首先打开煤气点火阀，高压离子发生器得到220V电源信号，通过高温高电压导线送给电梯电弧发生器产生电梯电弧，产生离子体，在点火嘴燃烧器内将煤气与空气的混合气体相遇点燃。以长明火引燃放散的煤气焚烧掉。

四、转炉煤气自动点火装置准备工作

1、在原有的火炬燃烧器上安装**套点火嘴，点火装置用原有的设备

2、在放散塔下房内放置三个50kg液化气坛，一备二用，

3、从液化气塔旁引一根DN40煤气管道至放散塔顶部，连接点火嘴接口，管道约80米

4、点火用液化气作为长明火用，这一根管上需要加电控阀门？

5、液化气坛煤气用完了，需要更换，

五、转炉煤气自动点火装置工作范围

1、提供**套点火嘴，技术指导安装

2、负责现场相关设备的调试

3、配管，防锈，安装均由安装队供货带安装
